Mengenal Lebih Jauh Tentang Jib Crane
Salah satu alat berat yang sangat penting dalam berbagai industri, mulai dari pembuatan hingga konstruksi yaitu adalah cranes. Jib crane sangat membantu meningkatkan produktivitas dan keselamatan kerja karena dapat mengangkat dan memindahkan beban berat. Artikel ini akan membahas jib crane secara menyeluruh, termasuk definisi, Fungsi Utama, bagian utama,jenis, aplikasi, dan juga kelebihan dari penggunaan Jib Crane. Dengan mendapatkan pemahaman yang lebih baik tentang jib crane, pembaca diharapkan dapat mengoptimalkan penggunaannya untuk memenuhi kebutuhan industri tertentu.
Apa yang Dimaksud Dengan Jib Crane?

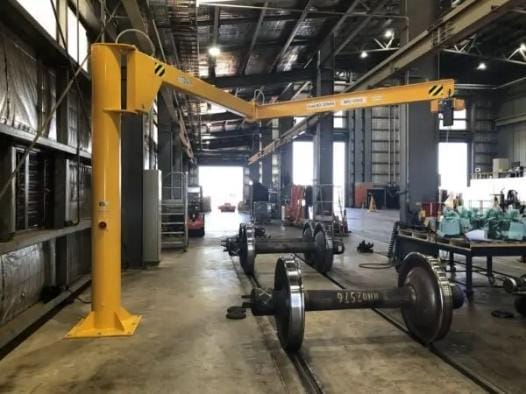

Jib Crane adalah jenis crane yang memiliki bagian horizontal yang disebut jib atau boom yang dipasang pada hoist yang dapat bergerak sepanjang boom. Jib crane dapat dipasang ke dinding atau pada tiang di lantai. Jenis crane ini memiliki bagian horizontal yang disebut jib atau boom yang dipasang hoist yang dapat bergerak sepanjang boom. Alat ini dapat mengangkut material dengan jib crane dalam gerakan setengah lingkaran (180 derajat) atau satu lingkaran (360 derajat).
Apa Saja Fungsi Utama dari Jib Crane?
Berikut ini adalah beberapa fungsi utama dari Jib Crane:
1. Mengangkat dan memindahkan benda berat
Jib crane digunakan di berbagai tempat industri seperti gudang, lokasi konstruksi, dan galangan kapal.
2. Penanganan Material Serbaguna
Jib crane memberikan kemampuan pengangkatan dan manuver yang efisien di berbagai lingkungan industri, membuatnya sangat berguna untuk penanganan material serbaguna
3. Kemampuan mengangkat di berbagai tingkat
Jib crane dapat mengangkat beban dengan ketinggian antara 3 – 10 meter dan pergerakan swing menggunakan motor atau manual, membuatnya sangat berguna untuk aplikasi yang memerlukan pengangkatan di berbagai tempat.
Apa Saja Jenis – Jenis dari Jib Crane?
Berikut ini adalah jenis – jenis dari Jib crane yang sering digunakan:

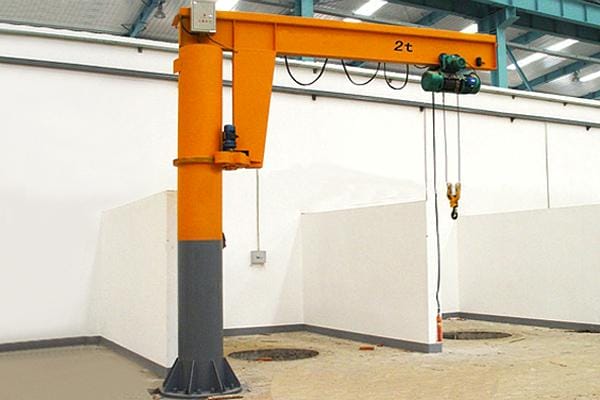

1. Jib Crane yang dipasang di lantai
Jib cranes jenis ini berputar mengelilingi kolom tetap pada sumbu engsel slewing. Ini memiliki kapasitas angkat umum sebesar 1ton atau kurang, dan radius girasi efektif maksimumnya adalah 5 meter atau kurang.

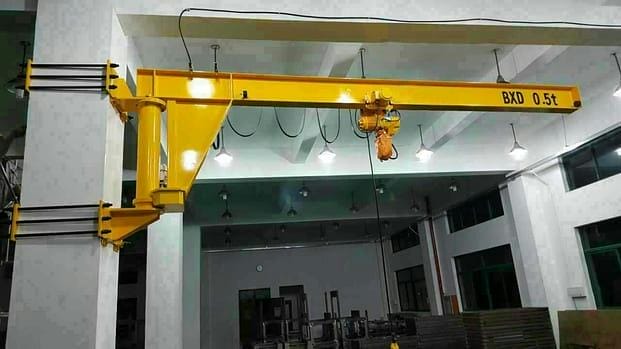

2. Jib Crane terpasang di dinding
Sebagai bagian dari struktur logam penyangga lengan, crane ib yang dipasang di dinding memiliki kolom yang berputar pada porosnya. Penyangga lengan dan perangkat penggerak di atasnya adalah komponen utama rotasi jib cranes kantilever. Ketika bantalan atas dan bawah dipasang di sudut dinding di dalam bagian atas dinding lokasi pabrik, derek dapat berputar 90 derajat, tetapi ketika bantalan atas dan bawah dipasang di sudut dinding di luar dinding, derek dapat berputar 90 derajat. Dengan demikian, bantalan atas dan bawah menanggung seluruh berat derek dan berat produk yang dikabung. Kemampuan kerja crane jenis ini terbatas pada kekuatan penahan dinding.

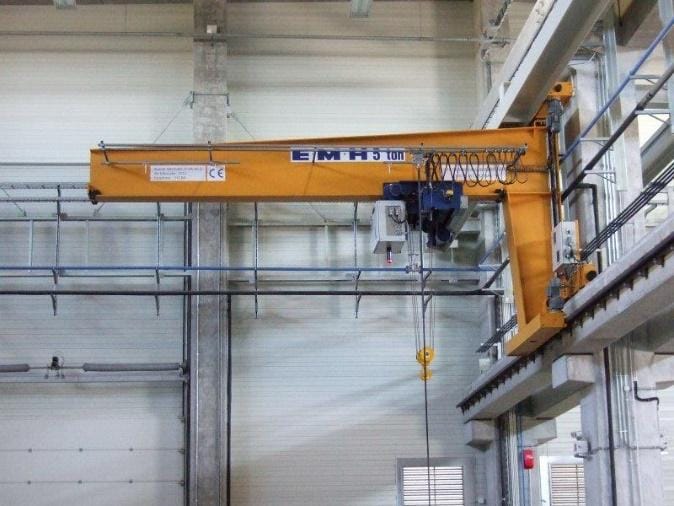

3. Jib Crane yang berjalan di dinding
Jib crane yang dapat berjalan di dinding adalah pilihan yang tepat jika Anda ingin meningkatkan mobilitas dan meningkatkan jangkauan. Derek ini dibuat untuk bergerak melalui sistem rel atau jalur yang dipasang di dinding atau struktur. Jib crane yang dipasang di dinding biasanya digunakan di bengkel atau gudang dengan bentang bangunan dan ketinggian bangunan yang besar, terutama jika operasi pengangkatan sering dilakukan di dekat dinding. Crane jenis ini menawarkan fleksibilitas dan efisiensi dalam pengoperasian penanganan material dengan menggabungkan fitur-fiturnya dengan mekanisme perjalanan.

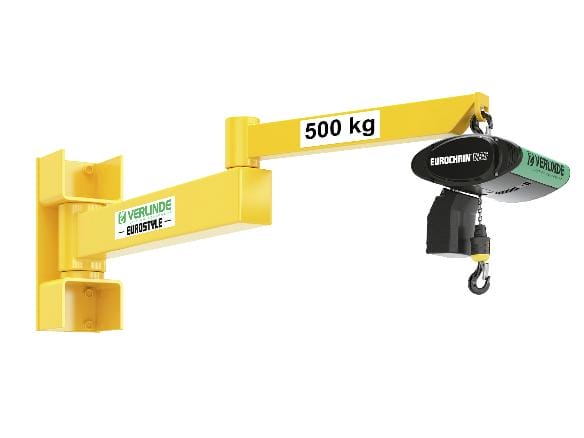

4. Jib crane Artikulasi
Artikulasi crane jib, juga disebut crane knuckle boom, menonjol karena jangkauan dan kemampuan manuvernya yang luar biasa. crane jenis ini memiliki lengan lipat atau beberapa bagian yang memberikan fleksibilitas dan presisi yang lebih besar selama pengangkatan. Lokasi konstruksi, galangan kapal, dan aplikasi luar ruangan lainnya yang membutuhkan akses yang sulit dijangkau biasanya menggunakan cranes artikulasi. Derek ini memungkinkan penanganan material secara efisien di lingkungan yang menantang karena dapat menavigasi rintangan dan menjangkau struktur.

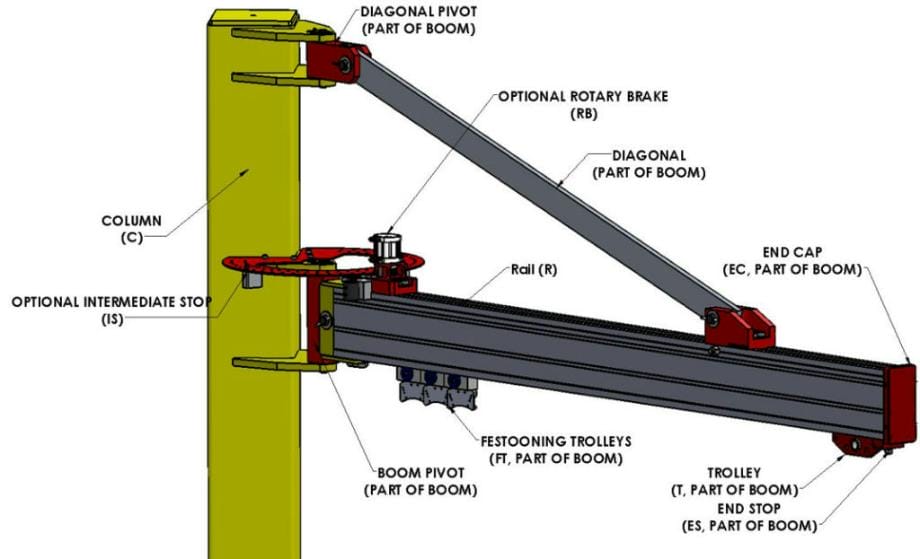

Apa Saja Komponen Utama yang Ada Pada Jib Crane?
Berikut ini adalah beberapa komponen utama yang ada pada jib crane:

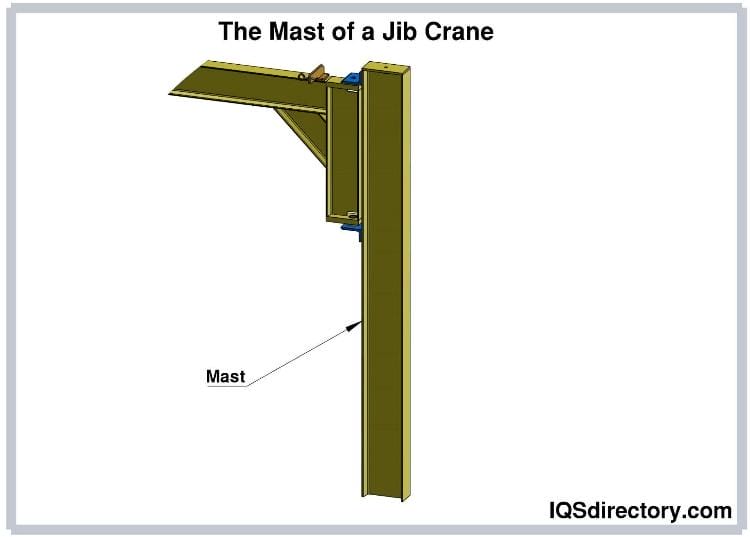

1. Mast/Column
Mast atau Column ini adalah komponen – komponen yang ada di Jib Crane, mast ini pasti dijumpai pada Jib crane kecual untuk jenis jib crane yang dipasang di dinding. Mast ini dibuat dari material yang memiliki kekuatan yang tinggi dan terpasang dengan kuat ke lantai atau dinding banguna. Tiang ini memiliki jarak bebas yang cukup tinggi untuk di tambahkan pada overhead crane atau di koordinasi dengan pengoperasaian yang lain.
2. Boom/Jib
Bagian yang memanjang keluar dari tiang, dinding, langit-langit, atau kolom disebut boom, dan merupakan balok horizontal yang tegak lurus dengan lantai. Dalam beberapa versi jib crane, boom berfungsi sebagai penopang di mana troli bergerak saat mengangkut beban. Di dalam boom terdapat hoist yang digunakan untuk mengangkat dan memindahkan beban.
3. Hoist ini a crane (chain hoist/wire rope)
Mekanisme pengangkatan jib crane terpasang pada boom. Ada banyak jenis hoist untuk sistem crane, dan masing-masing dirancang untuk memenuhi kebutuhan aplikasi tertentu. Media pengangkat adalah faktor yang menentukan hoist. Rantai dan tali kawat baja atau ratchet adalah beberapa jenis hoist. Untuk sumber tenaga dari pada hoist ini adalah dari motor listrik yang berputar, beberapa jenis hoisting yang sering digunakan adalah chain hoist, wire ripe hoist dan lever hoist.
4. Crane Trolley
Berfungsi untuk memindahkan hositing ke arah horizontal di sepanjang bagian atas atau bawah boom. Troli dapat membawa kerekan rantai atau tali kawat baja dengan hook yang masih terpasang. Troli dirancang untuk memindahkan seluruh panjang boom dan ditahan agar tidak bergerak saat kerekan mengangkat beban. Pengaturan catu daya kabel troli dilengkapi dengan sistem festoon
5. Festoon System
Festoon System pada jib crane adalah sebuah sistem penyaluran energi yang digunakan untuk memberikan daya listrik dan kendali ke peralatan pengangkat yang bergerak di atas jalur yang tetap. Dalam aplikasi jib crane, Festoon System memungkinkan penggunaan kabel listrik yang aman dan efisien, serta mengurangi risiko kabel yang terjatuh dan berbahaya. Sistem ini biasanya terdiri dari kabel listrik yang ditarik oleh trolly yang bergerak di atas jalur yang terbuat dari baja C atau I-beam, memungkinkan pergerakan yang luas dan mudah dalam penggunaan
6. End cap
Bagian yang digunakan untuk mengakhiri pergerakan dari crane adalah end cap. Ini menutup ujung lengan crane, memungkinkan pengangkatan material dengan lebih efisien. End cap juga dapat dilepas dan dipasang kembali, membuat perawatan dan perbaikan lebih mudah.
7. Boom Pivot
Boom Pivot adalah Komponen Jib Crane yang memungkinkan lengan crane berputar dan bergerak secara horizontal memungkinkan pengangkatan material yang lebih efisien.
Dimana Penggunaan dari Jib Crane?
Jib Crane umum digunakan di berbagai industri dan aplikasi, termasuk lokasi konstruksi, gudang, galangan kapal, dan aplikasi luar ruangan lainnya yang memerlukan akses ke area yang sulit dijangkau. Penggunaan Jib Crane meliputi:
1. Lokasi Konstruksi
Jib Crane digunakan di lokasi konstruksi untuk mengangkat material dan peralatan dalam gerakan setengah lingkaran (180 derajat) atau satu lingkaran (360 derajat).
2. Gudang
Jib Crane digunakan di gudang untuk mengangkat material dan peralatan dalam gerakan setengah lingkaran (180 derajat) atau satu lingkaran (360 derajat)
3. Galangan Kapal
Jib Crane digunakan di galangan kapal untuk mengangkat material dan peralatan dalam gerakan setengah lingkaran (180 derajat) atau satu lingkaran (360 derajat).
Apa Saja Kelebihan dari Penggunaan Jib Crane?
Berikut ini adalah beberapa kelebihan dari pada penggunaan Jib Crane:
1. Fleksibilitas
Jib crane dapat bergerak secara horizontal dan vertikal, memungkinkan penggunaan yang lebih luas dan fleksibel dalam pengangkatan material
2. Efisiensi
Jib crane dapat mengangkat material dalam gerakan setengah lingkaran (180 derajat) atau satu lingkaran (360 derajat), memungkinkan penggunaan yang lebih efisien dalam pengangkatan material
3. Kemampuan Mengangkat Berat
Jib crane dapat mengangkat beban dengan ketinggian antara 3 – 10 meter dan pergerakan swing menggunakan motor atau manual, membuatnya sangat berguna untuk aplikasi yang memerlukan pengangkatan di berbagai tingkat
Kesimpulan
Dengan berbagai jenis yang tersedia, jib crane sangat berguna untuk mengangkat dan memindahkan beban. Pemilihan crane yang sesuai dengan kebutuhan dan pemeliharaan yang tepat akan menjamin operasi yang aman dan produktif. Perusahaan dapat memaksimalkan manfaat dari penggunaan jib crane dalam operasional sehari-hari dengan memahami komponen, jenis, keuntungan, dan aplikasinya. Perusahaan juga dapat memahami faktor-faktor yang perlu dipertimbangkan saat memilih dan merawatnya.
https://elebia.com/types-of-jib-cranes
https://www.iqsdirectory.com/articles/crane/jib-cranes.html
https://www.hndfcrane.com/id/posts/jib-cranes-everything-you-wanted-to-know
